Projet collectif 2024 - Le matériel roulant TTm de Jean-Pierre et Philippe

[tyrphon]

Pendant que Philippe travaille pour l'Avenir, je bricole pour l'immédiat, à savoir l'expo du Cendre.
Je suis passé au châssis. J'ai réussi à extraire le bogie porteur, encliqueté sur le châssis, au prix de quelques dégâts.
Sur la photo, le châssis a déjà été prolongé par collage d'une plaquette de carte plastique.

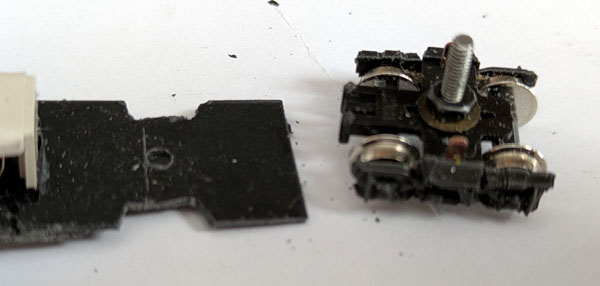

Installation d'un pivot sur le bogie, constitué d'un boulon, d'un écrou et de deux rondelles.
La plaquette collée au châssis a été entaillée pour permettre le passage des ergots de prise de courant en laiton

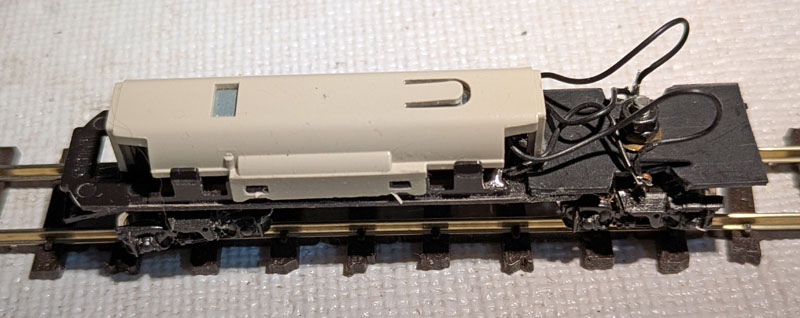

Le bogie est mis en place et retenu au châssis par un écrou et un contre-écrou bien serrés l'un contre l'autre.
Les contacts sont rétablis par de petits fils conducteurs soudés au bogie, au moteur et aux lamelles existantes sur le châssis.


De petits morceaux de feuille de plomb sont collés sur le carter du moteur et sur le châssis. Ça roule, et dans le même sens que la première automotrice !
Notons que j'ai amputé les hauts des flancs de bogies pour permettre une bonne rotation sans entrave de ceux-ci, mais je ne pense pas aller plus loin dans le détaillage. Et tant pis pour les roues des essieux intérieurs qui auraient dû être de grand diamètre !


Vue de mes deux automotrices dans leur état actuel. Il va me rester à placer l'aimant sous la Crochat, à détailler les parties basses des deux automotrices... et peut-être à réfléchir plus sérieusement à la fixation des châssis aux caisses, problème qui m'enquiquine toujours, et que je traite généralement par le mépris !


[tyrphon]

Comme évoqué plus haut, je viens d'ouvrir un nouveau fil pour décrire les études et réalisations de Philippe concernant l'automotrice Crochat.

viewtopic.php?t=2709

J'y transfèrerai le contenu des messages utiles à la compréhension du sujet dès que j'en aurai le temps, mais j'invite déjà Philippe et les autres à continuer leurs échanges là bas.

[Franco Verzetti]

Comme il n' y a pas l'emoticon de l'applaudissement je mets seulement l'effet sonore .... clap clap clap clap

[2ludin]

Oui oui, c'est censé être des applaudissements, mais ces "émojis" ne sont pas accessibles sur tous les ordis, ou ne sont pas les mêmes (clic droit).
