0m - Pont tournant CFD 8m
J'ouvre ce nouveau fil sur la construction d'un pont tournant pour Dunières. En même temps c'est une bonne illustration de l'usage des nouvelles techniques numériques.

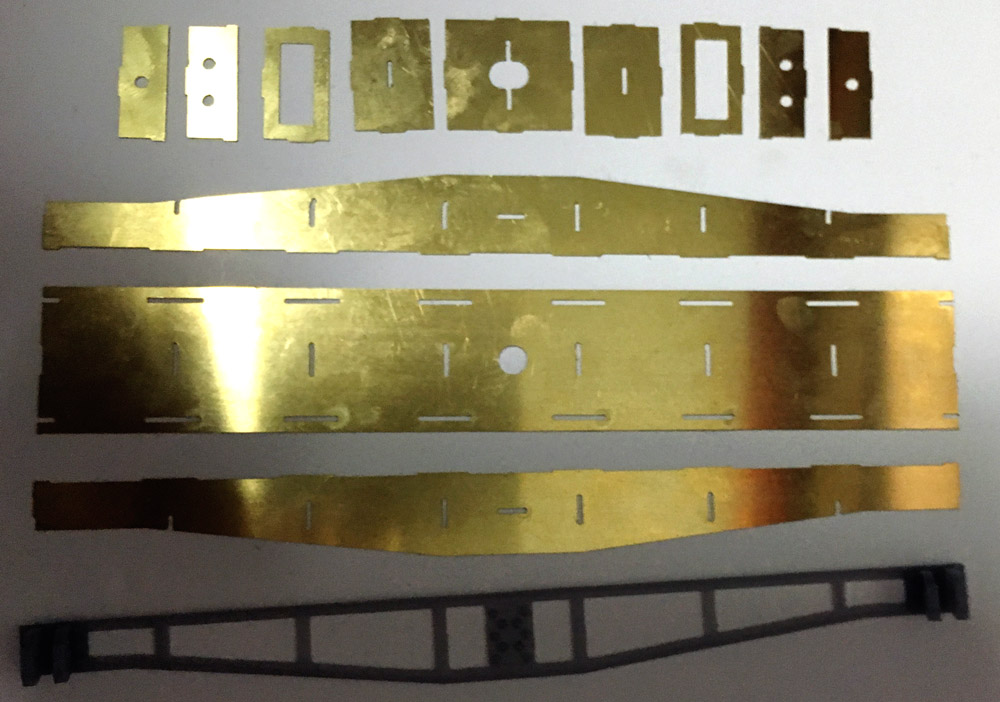

Le chassis du pont a été réalisé par fraisage numérique dans du laiton de 5/10°. Tous les éléments de détail sont eux réalisés en impression 3D.
Vue d'ensemble des différents pièces du pont
[attachimg=1]
Les cornières de renfort en impression 3D (c'est un tirage de test sans les rivets)
[attachimg=2]
Le fichier qui a servi à faire l'impression
[attachimg=3]
Le chassis du pont a été réalisé par fraisage numérique dans du laiton de 5/10°. Tous les éléments de détail sont eux réalisés en impression 3D.
Vue d'ensemble des différents pièces du pont
[attachimg=1]
Les cornières de renfort en impression 3D (c'est un tirage de test sans les rivets)
[attachimg=2]
Le fichier qui a servi à faire l'impression
[attachimg=3]
Jack
http://www.RailTV.fr
http://www.RailTV.fr
- Fr. Tavernier
- Membre contributeur
- Messages : 955
- Enregistré le : 24 mars 2008 10:19
Re : 0m - Pont tournant CFD 8m
Joli travail Jack, il va avoir une sacré gueule ton pont tournant
Je suppose que le fraisage a été fait avec ta petite machine que tu avais acheté dernièrement ?
L'impression 3D a été faite chez qui ?
Je suppose que le fraisage a été fait avec ta petite machine que tu avais acheté dernièrement ?
L'impression 3D a été faite chez qui ?
-
- Membre confirmé
- Messages : 65
- Enregistré le : 15 juin 2012 14:48
Re : 0m - Pont tournant CFD 8m
Bonsoir Jack,
ton impression 3D te permet de réaliser des pièces en quelle matière? question de solidité au niveau des porte galets d'orientation.
Pour ma part, comme je n'avais que 3 ponts à réaliser, pas de pièces moulées en bronze; les portes galets sont tirés d'un barreau de laiton fraisé; cornières et plats de renfort poinçonnés.
Tout ce qui est accessoires: crapaudine, verrou de manœuvre, plaques de renfort latérales du pivot ainsi que métal déployé entre les rails sont des moulages en résine.

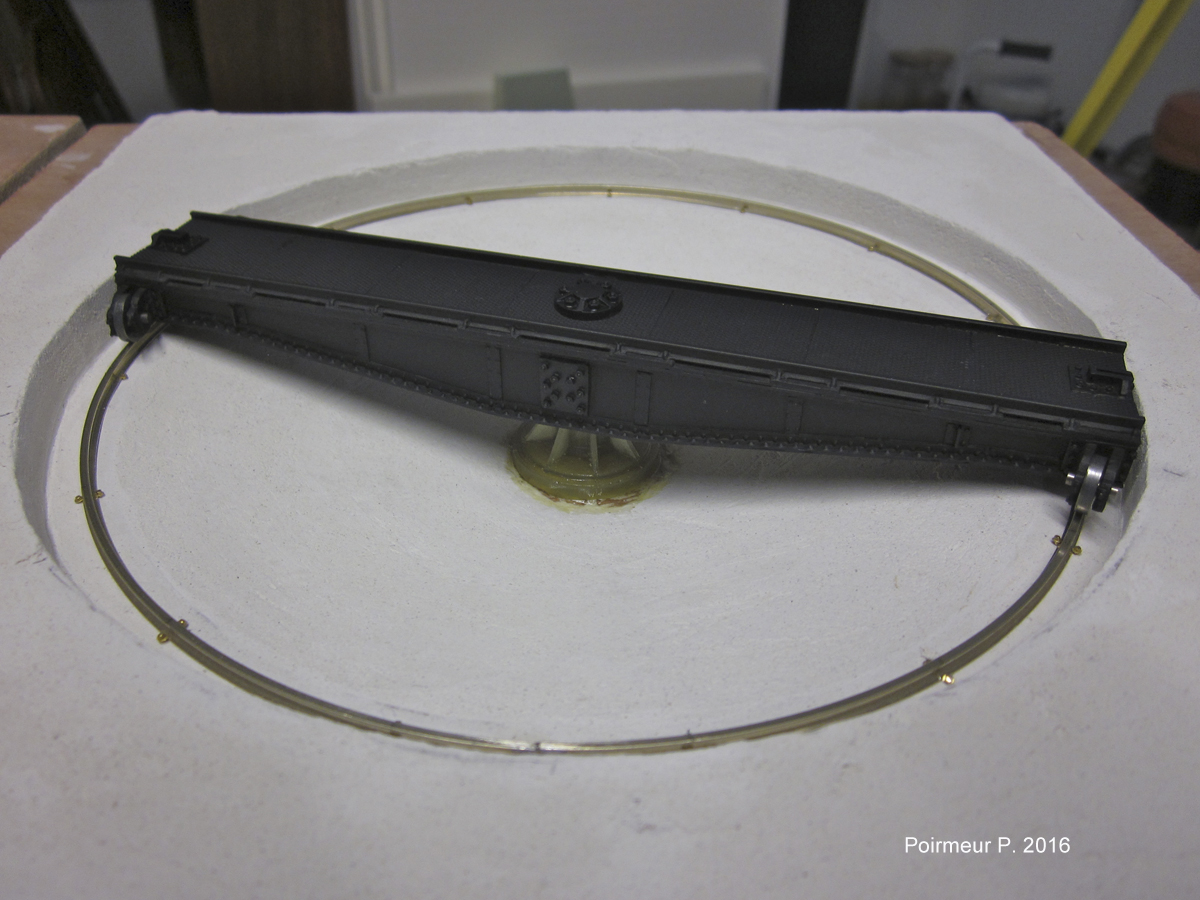

Je te joins 3 photos des 2 ponts que j'ai réalisé cette année.
La photo CFD 13 montre la motorisation sous table du pont tournant, avec les micro-contacts fin de course (les ponts n'ont que 2 positions: 0 et 180°)
Amitiés Pierre.
ton impression 3D te permet de réaliser des pièces en quelle matière? question de solidité au niveau des porte galets d'orientation.
Pour ma part, comme je n'avais que 3 ponts à réaliser, pas de pièces moulées en bronze; les portes galets sont tirés d'un barreau de laiton fraisé; cornières et plats de renfort poinçonnés.
Tout ce qui est accessoires: crapaudine, verrou de manœuvre, plaques de renfort latérales du pivot ainsi que métal déployé entre les rails sont des moulages en résine.
Je te joins 3 photos des 2 ponts que j'ai réalisé cette année.
La photo CFD 13 montre la motorisation sous table du pont tournant, avec les micro-contacts fin de course (les ponts n'ont que 2 positions: 0 et 180°)
Amitiés Pierre.
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : Re : 0m - Pont tournant CFD 8m
Merci. J'ai effectivement utilisé ma Stepcraft. Mais je n'ai pas réussi à utiliser des fraises de moins de 1mm de diamètre sans les casser. Ce qui fait que les fentes font 1mm de large au lieu de 0,6/0,7. Avec des pièces de plus de 18cm de long j'étais très proche des limites de ma fraiseuse.Fr. Tavernier a écrit : Joli travail Jack, il va avoir une sacré gueule ton pont tournant
Je suppose que le fraisage a été fait avec ta petite machine que tu avais acheté dernièrement ?
Chez moi. J'ai depuis 4 mois une imprimante 3D Forms2 (stéréo lithographie laser). Il me serait impossible d'imprimer une pièce de cette longueur avec une aussi faible épaisseur chez un prestataire extérieur. J'vais d'abord essayé avec 0,6mm, mais j'ai du monter à 0,7.L'impression 3D a été faite chez qui ?
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : Re : 0m - Pont tournant CFD 8m
[quote="Poirmeur P."]
Bonsoir Jack,
ton impression 3D te permet de réaliser des pièces en quelle matière? question de solidité au niveau des porte galets d'orientation.
Pour ma part, comme je n'avais que 3 ponts à réaliser, pas de pièces moulées en bronze; les portes galets sont tirés d'un barreau de laiton fraisé; cornières et plats de renfort poinçonnés.
Tout ce qui est accessoires: crapaudine, verrou de manœuvre, plaques de renfort latérales du pivot ainsi que métal déployé entre les rails sont des moulages en résine.
Je te joins 3 photos des 2 ponts que j'ai réalisé cette année.
La photo CFD 13 montre la motorisation sous table du pont tournant, avec les micro-contacts fin de course (les ponts n'ont que 2 positions: 0 et 180°)
Amitiés Pierre.
[/quote]
Je l'avais écrit dans un autre fil, mais j'ai oublié de le remettre sur celui-là. Mon travail a été grandement facilité par les plans que Pierre a eu la gentillesse de me faire parvenir.
J'ai eu aussi la chance de retrouver par hasard (parce que évidemment je ne les avais pas retrouvé en les cherchant) toutes les photos que j'avais faites à Dunières il y a maintenant 20 ans et où j'avais utilisé la pige publiée par le GEMME pour prendre les mesures.
J'ai effectivement des doutes sur la solidité des porte galets, on verra à l'usage. Si ils sont trop fragiles, je les imprimerais à part en utilisant une résine plus solide, mais qui permet des détails moins fin. Et au pire il me restera la possibilité de sortir les pièces en bronze ou laiton chez Shapeway.
Comme je l'ai déjà expliqué je suis très paresseux et même si je n'ai qu'un pont à faire, il était hors de question de faire tous les rivets à la main, d'où l'impression 3D. Mais je suis loin d'être sûr de pouvoir égaler les ponts de Pierre.
Pour la motorisation, j'ai l'intention d'utiliser un système que j'avais acheté aux USA pour le pont Armstrong de Habana Northern, mais que je n'ai pas pu utiliser. L'avantage c'est qu'il pourra éventuellement desservir les 4 voies présentes à Dunières à l'époque que je veux représenter (juin 1951). Je mettrais des photos ici à l'occasion.
Bonsoir Jack,
ton impression 3D te permet de réaliser des pièces en quelle matière? question de solidité au niveau des porte galets d'orientation.
Pour ma part, comme je n'avais que 3 ponts à réaliser, pas de pièces moulées en bronze; les portes galets sont tirés d'un barreau de laiton fraisé; cornières et plats de renfort poinçonnés.
Tout ce qui est accessoires: crapaudine, verrou de manœuvre, plaques de renfort latérales du pivot ainsi que métal déployé entre les rails sont des moulages en résine.
Je te joins 3 photos des 2 ponts que j'ai réalisé cette année.
La photo CFD 13 montre la motorisation sous table du pont tournant, avec les micro-contacts fin de course (les ponts n'ont que 2 positions: 0 et 180°)
Amitiés Pierre.
[/quote]
Je l'avais écrit dans un autre fil, mais j'ai oublié de le remettre sur celui-là. Mon travail a été grandement facilité par les plans que Pierre a eu la gentillesse de me faire parvenir.
J'ai eu aussi la chance de retrouver par hasard (parce que évidemment je ne les avais pas retrouvé en les cherchant) toutes les photos que j'avais faites à Dunières il y a maintenant 20 ans et où j'avais utilisé la pige publiée par le GEMME pour prendre les mesures.
J'ai effectivement des doutes sur la solidité des porte galets, on verra à l'usage. Si ils sont trop fragiles, je les imprimerais à part en utilisant une résine plus solide, mais qui permet des détails moins fin. Et au pire il me restera la possibilité de sortir les pièces en bronze ou laiton chez Shapeway.
Comme je l'ai déjà expliqué je suis très paresseux et même si je n'ai qu'un pont à faire, il était hors de question de faire tous les rivets à la main, d'où l'impression 3D. Mais je suis loin d'être sûr de pouvoir égaler les ponts de Pierre.
Pour la motorisation, j'ai l'intention d'utiliser un système que j'avais acheté aux USA pour le pont Armstrong de Habana Northern, mais que je n'ai pas pu utiliser. L'avantage c'est qu'il pourra éventuellement desservir les 4 voies présentes à Dunières à l'époque que je veux représenter (juin 1951). Je mettrais des photos ici à l'occasion.
Modifié en dernier par RailFrance le 30 mai 2016 00:06, modifié 1 fois.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m

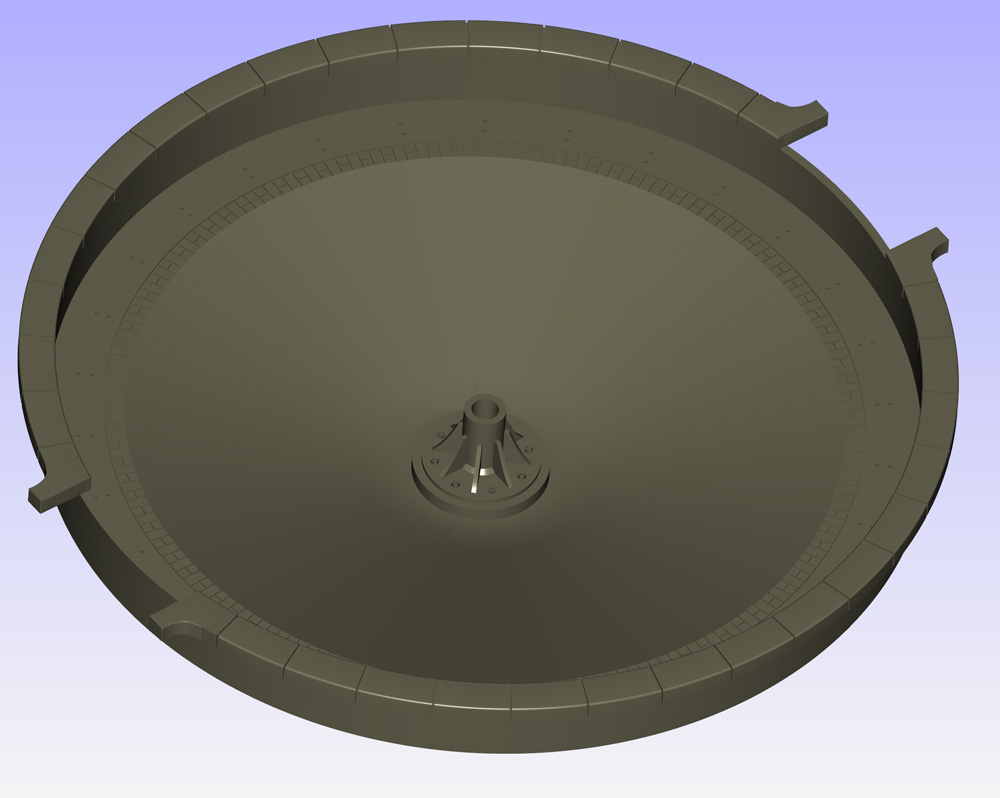

J'ai modélisé la cuve du pont :
[attachimg=1]
[attachimg=1]
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Tu aurais pu mettre les rivets.....comme c'est la machine qui les fait.....et que ce n'est pas toi qui va les repousser
Un 0men con..., confit..., confiné et pour finir déconfit ... !
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
Où tu vois des rivets
Il y a les trous pour mettre les tirefonds. Je vais être obligé de la découper, car elle est trop grande pour mon imprimante et même chez Shapeways, il n'y a que le white strong et flexible de possible.
Il y a les trous pour mettre les tirefonds. Je vais être obligé de la découper, car elle est trop grande pour mon imprimante et même chez Shapeways, il n'y a que le white strong et flexible de possible.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Sur les renforts du pont.....c'est quand même ce qui assemblent les morceaux. Pour la cuve, tu peux modeliser les fissures.......
Un 0men con..., confit..., confiné et pour finir déconfit ... !
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
Ah d'accord tu parles du pont. J'ai juste fait un premier tirage d'essai sans les rivets pour faire un premier essayage. Mais je vais les rajouter pour le tirage final et tu as raison, c'est bien pour les rivets que j'ai choisi cette solution.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
Et voilà le flanc avec les rivets :
[attachimg=1]
Pour qu'ils soient visibles j'ai légèrement augmenté la taille des rivets, ce qui fait que leur nombre a légèrement baissé. Les compteurs de rivets pourront s'en donner à cœur joie.
[attachimg=1]
Pour qu'ils soient visibles j'ai légèrement augmenté la taille des rivets, ce qui fait que leur nombre a légèrement baissé. Les compteurs de rivets pourront s'en donner à cœur joie.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Fallait pas le dire, tout simplement ! j'ai remarqué que, souvent, le propre des compteurs de rivets est de n'emprunter (en meute, le plus souvent) QUE les sentiers déjà balisés...
Il est évident que, parfois, pour s'adapter à nos yeux et surtout "accrocher" la lumière (et provoquer les ombres qui vont avec) ce genre d'astuce est une des solutions pour rendre un modèle réduit plus "évocateur"...
Il est évident que, parfois, pour s'adapter à nos yeux et surtout "accrocher" la lumière (et provoquer les ombres qui vont avec) ce genre d'astuce est une des solutions pour rendre un modèle réduit plus "évocateur"...
Jean Michel - galerie flickr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
De toutes façons, le pont n'est déjà pas strictement à l'échelle en largeur pour s'adapter à l'écartement de 22,5 mm.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m

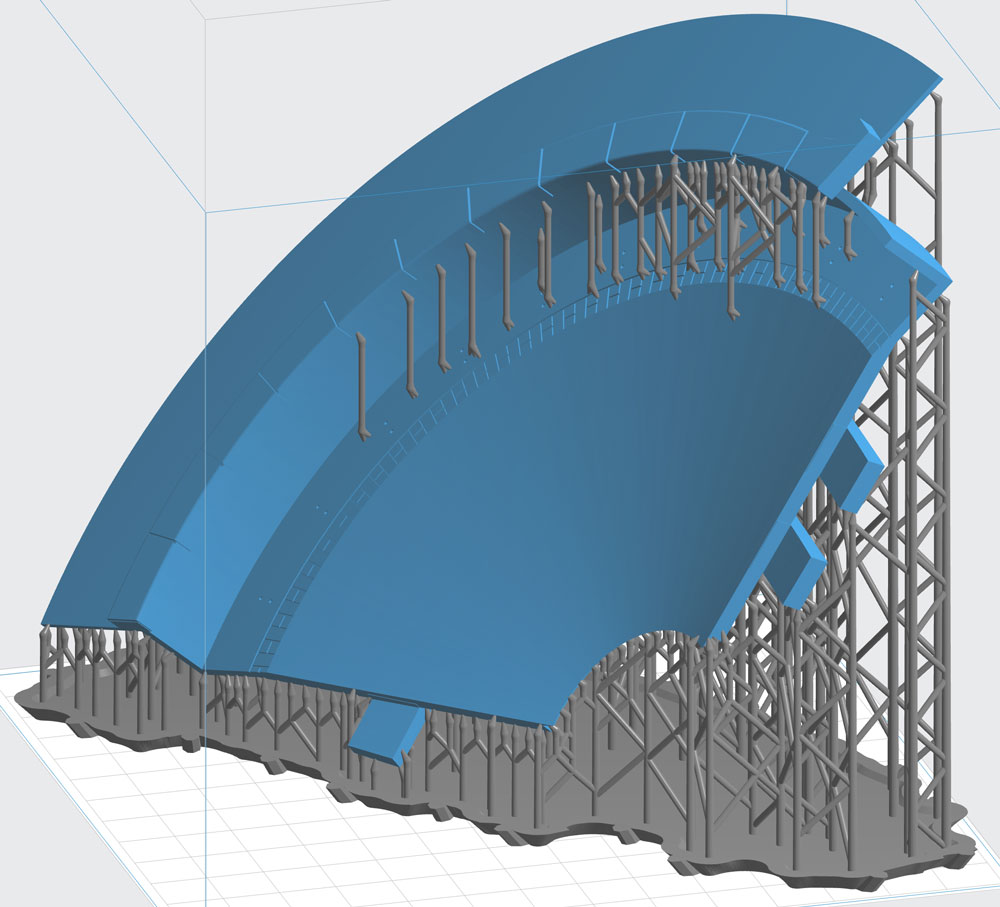

Les dimensions de la cuve dépassent largement les capacités de mon imprimante. Je suis obligé de l'imprimer en 3 parties.
[attachimg=1]
Ce sera le plus grand objet imprimé à ce jour pour mon imprimante. Il lui faudra près de 22h pour imprimer 1/3 de la cuve.
NB : Cela dépasse également les capacités de la plupart des imprimantes de Shapeway. Je pourrais imprimer en entier la cuve uniquement en White, Strong et Flexible, mais le prix est de plus de 110 €.
[attachimg=1]
Ce sera le plus grand objet imprimé à ce jour pour mon imprimante. Il lui faudra près de 22h pour imprimer 1/3 de la cuve.
NB : Cela dépasse également les capacités de la plupart des imprimantes de Shapeway. Je pourrais imprimer en entier la cuve uniquement en White, Strong et Flexible, mais le prix est de plus de 110 €.
Modifié en dernier par RailFrance le 31 juil. 2016 17:35, modifié 1 fois.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Pourvu que tu n'ais pas de panne de courant. La réserve de fil est-elle suffisante. Comment ça se passe si tu dois changer ton fil en cours d'impression.
Bonne chance.
Bonne chance.
Un 0men con..., confit..., confiné et pour finir déconfit ... !
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
Il n'y a pas de fil en stéréo lithographie. C'est de la résine liquide avec un bidon d'un litre et si il n'y en a plus l'imprimante fait une pause en attendant que l'on change le bidon.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : 0m - Pont tournant CFD 8m
Et voilà le résultat après 20 h d'impression :
[attachimg=1]
Pour donner une idée de la finesse, les trous pour les tirefonds font 0,7mm de diamètre et la gravure des briques 0,3 mm.
[attachimg=1]
Pour donner une idée de la finesse, les trous pour les tirefonds font 0,7mm de diamètre et la gravure des briques 0,3 mm.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Très beau !
On n'a pas parlé du prix de cet équipement (d'autant plus qu'il s'oublie, la qualité reste comme disait Audiard !) qui d'ailleurs m'intéresse assez peu... mais vivement que tu essaies l'engin pour "l'impression" de tes matériels roulants !!!
On n'a pas parlé du prix de cet équipement (d'autant plus qu'il s'oublie, la qualité reste comme disait Audiard !) qui d'ailleurs m'intéresse assez peu... mais vivement que tu essaies l'engin pour "l'impression" de tes matériels roulants !!!
Jean Michel - galerie flickr
Re : 0m - Pont tournant CFD 8m
Pas mal, y a plus qu'a " decoloniser" si on peut dire......un peu de ponçage pour faire disparaitre les traits là où il faut tu as le temps entre deux impressions
Un 0men con..., confit..., confiné et pour finir déconfit ... !
- frankdestouesse
- Membre contributeur
- Messages : 704
- Enregistré le : 20 août 2012 13:52
Re : 0m - Pont tournant CFD 8m
[quote="RailFrance"]
Et voilà le résultat après 20 h d'impression :
[/quote]
Courage Jack ! encore 40h et tu auras ton magnifique pont ( )
En tout cas tu as l'immense mérite de défricher un terrain encore relativement nouveau dans notre univers "modélistique" et cela est fort intéressant.
Et voilà le résultat après 20 h d'impression :
[/quote]
Courage Jack ! encore 40h et tu auras ton magnifique pont ( )
En tout cas tu as l'immense mérite de défricher un terrain encore relativement nouveau dans notre univers "modélistique" et cela est fort intéressant.
Frank
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : Re : 0m - Pont tournant CFD 8m
[quote="frankdestouesse"]
Courage Jack ! encore 40h et tu auras ton magnifique pont ( )
[/quote]
Non 45h ! La partie qui intègre le pivot met 25h à s'imprimer et évidemment hier soir à 1h00 du matin il y a une coupure de courant ce qui n'arrive jamais normalement. J'avais lancé l'impression à 18h00 donc 7h de perdu. Heureusement l'imprimante a bien supporté la coupure, mais impossible bien entendu de reprendre l'impression. J'ai relancé une impression, j'aurais donc le résultat cette nuit à 2h00.
Courage Jack ! encore 40h et tu auras ton magnifique pont ( )
[/quote]
Non 45h ! La partie qui intègre le pivot met 25h à s'imprimer et évidemment hier soir à 1h00 du matin il y a une coupure de courant ce qui n'arrive jamais normalement. J'avais lancé l'impression à 18h00 donc 7h de perdu. Heureusement l'imprimante a bien supporté la coupure, mais impossible bien entendu de reprendre l'impression. J'ai relancé une impression, j'aurais donc le résultat cette nuit à 2h00.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
- Bernard JUNK
- Membre contributeur
- Messages : 2577
- Enregistré le : 12 déc. 2006 22:06
Re : Re : Re : 0m - Pont tournant CFD 8m
[quote="RailFrance"]
... évidemment hier soir à 1h00 du matin il y a une coupure de courant ...
[/quote]
Comment ? Tu n'as pas de groupe électrogène de secours ?...
... évidemment hier soir à 1h00 du matin il y a une coupure de courant ...
[/quote]
Comment ? Tu n'as pas de groupe électrogène de secours ?...
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : Re : 0m - Pont tournant CFD 8m
[quote="malletslm"]
On n'a pas parlé du prix de cet équipement (d'autant plus qu'il s'oublie, la qualité reste comme disait Audiard !) qui d'ailleurs m'intéresse assez peu... mais vivement que tu essaies l'engin pour "l'impression" de tes matériels roulants !!!
[/quote]
Le prix d'achat est effectivement non négligeable mais elle peut s'amortir relativement rapidement. Un exemple outrancier est l'impression d'un 1/3 de cuve. Chez Shapeways en FUD il y en aurait pour 240€, chez moi j'en ai pour environ 20€ de consommable (résine et cuve d'impression) pour une qualité d'impression largement équivalente. Le calcul est vite fait et s'applique de la même façon pour des pièces plus petites, car il est évident qu'à plus de 700€ j'aurais choisi un autre procédé pour faire la cuve du pont.
En ce qui concerne le matériel roulant j'atteins mon niveau d'incompétence pour le dessin 3D, et je pense que 123D aurait aussi du mal à suivre pour dessiner une caisse de Billard. Mais j'ai malgré tout le projet de faire un chassis de wagon Om.
On n'a pas parlé du prix de cet équipement (d'autant plus qu'il s'oublie, la qualité reste comme disait Audiard !) qui d'ailleurs m'intéresse assez peu... mais vivement que tu essaies l'engin pour "l'impression" de tes matériels roulants !!!
[/quote]
Le prix d'achat est effectivement non négligeable mais elle peut s'amortir relativement rapidement. Un exemple outrancier est l'impression d'un 1/3 de cuve. Chez Shapeways en FUD il y en aurait pour 240€, chez moi j'en ai pour environ 20€ de consommable (résine et cuve d'impression) pour une qualité d'impression largement équivalente. Le calcul est vite fait et s'applique de la même façon pour des pièces plus petites, car il est évident qu'à plus de 700€ j'aurais choisi un autre procédé pour faire la cuve du pont.
En ce qui concerne le matériel roulant j'atteins mon niveau d'incompétence pour le dessin 3D, et je pense que 123D aurait aussi du mal à suivre pour dessiner une caisse de Billard. Mais j'ai malgré tout le projet de faire un chassis de wagon Om.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
-
- Membre contributeur
- Messages : 929
- Enregistré le : 30 oct. 2008 17:50
Re : Re : Re : Re : 0m - Pont tournant CFD 8m
[quote="Bernard JUNK"]
Comment ? Tu n'as pas de groupe électrogène de secours ?...
[/quote]
La coupure a duré 1 minute, un simple onduleur aurait suffi. Et d'ailleurs il faut un couplage onduleur/groupe car un groupe met un certain temps à démarrer.
Comment ? Tu n'as pas de groupe électrogène de secours ?...
[/quote]
La coupure a duré 1 minute, un simple onduleur aurait suffi. Et d'ailleurs il faut un couplage onduleur/groupe car un groupe met un certain temps à démarrer.
Jack
http://www.RailTV.fr
http://www.RailTV.fr
Re : 0m - Pont tournant CFD 8m
Salut Jacques, elle consomme combien ta machine?
Une batterie de voiture avec un chargeur en "floating" et un convertisseur, auraient pu t'éviter ce genre de désagrément.
Je ne sais pas si l'ensemble dépasse le prix d'un "Onduleur", mais il a l'avantage de pouvoir servir, aussi, à alimenter un réseau en cas de manque d'électricité.
J'ai fait deux fois tourner toute une journée "Bouçois le Rieu" lors de salons des associations ou il n'y avait pas de prises électrique .......
Une batterie de voiture avec un chargeur en "floating" et un convertisseur, auraient pu t'éviter ce genre de désagrément.
Je ne sais pas si l'ensemble dépasse le prix d'un "Onduleur", mais il a l'avantage de pouvoir servir, aussi, à alimenter un réseau en cas de manque d'électricité.
J'ai fait deux fois tourner toute une journée "Bouçois le Rieu" lors de salons des associations ou il n'y avait pas de prises électrique .......
