Classe B Darjeeling

Ce modèle fût créé pour une exposition au Muséum d'Histoire Naturelle.

Modérateurs : cgauthey, Modérateur Global

Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Classe B Darjeeling

Message par Robert Goyvaerts »

Je suis un des chanceux à avoir obtenu un kit de la locomotive Classe B Darjeeling conçu par notre maître ès Bernard Marchand.

Quand j'avais lu la notice de montage , plutôt le livre de montage, pour la première fois, j'ai eu chaud et froid en même temps. Tour, fraiseuse....et je n'ai rien de tout ça...  Mais après regardé une deuxième fois dans la boite du kit, les plus difficiles parties étaient faites par Bernard déjà.... Oef.

Mais quand même, c'est pas un kit pour monter dans un weekend.. :D

Quel plaisir de voire une qualité de bronzes, plaques de découpes , et surtout COMPLET !!!!  ;D ;D

Alors les prochaines mois, c'est du Darjeeling. Ceux qui l'ont monté peuvent m'aider avec des photos car celles du forum sont partis et perdues dans l'Himalaya... J'ai déjà consulté le site de Bernard et là il ya quelques unes.



;)
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Classe B Darjeeling

Message par mlm »

Robert, tu te déconfines ... avec l'Inde. S'il te manque des pièces... tu sais où aller rouspéter. :-\ :-\ :-\
Le montage est bien parti...pour l'instant
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
JJB
Membre contributeur
Membre contributeur
Messages : 1413
Enregistré le : 19 juin 2014 21:42

Re : Classe B Darjeeling

Message par JJB »

Bravo Robert, j'en ai monté une à l'époque pour l'expo au muséum à Paris. Bernard m'avait demandé  si je pouvais l'aider, c'était mon premier kit laiton ???, mais j'en suis venu à bout :) Encore un très beau modèle!
Par contre je n'ai aucune photos, et je ne pense pas que j'avais internet à l'époque, c'était un coup de phone au "Maitre" ;) tous les soirs, et discutions avec les N° de la notice...... ::)
Bon courage et bon montage, on suit ça de près.
J-J
Jean-Jacques
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Re : Classe B Darjeeling

Message par Robert Goyvaerts »

J.J, j,ai déjà fais mon premier coup de téléphone cet après midi.... ;)
Avatar du membre
JJB
Membre contributeur
Membre contributeur
Messages : 1413
Enregistré le : 19 juin 2014 21:42

Re : Classe B Darjeeling

Message par JJB »

Ca va le rajeunir! :D
Jean-Jacques
Avatar du membre
malletslm
Membre contributeur
Membre contributeur
Messages : 2386
Enregistré le : 05 nov. 2013 18:40

Re : Classe B Darjeeling

Message par malletslm »

[quote="Robert Goyvaerts"]
(...) Quel plaisir de voire une qualité de bronzes, plaques de découpes , et surtout COMPLET !!!!  ;D ;D ...
[/quote]

Alors là, je ne vois pas du tout (?)  à quoi tu fais allusion, Robert !  ;D ;D ;D


Ça a l'air aussi beau que c'est complet... et c'est tellement plus gratifiant d'échanger avec l'auteur !  :)
... surtout si l'auteur n'est pas aux abonnés absents !
Modifié en dernier par malletslm le 12 nov. 2020 21:12, modifié 1 fois.
Jean Michel - galerie flickr
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Classe B Darjeeling

Message par mlm »

JJB, es-tu certain qu'il se rappelle ce qu'il a voulu dire en écrivant la notice ...  :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
JJB
Membre contributeur
Membre contributeur
Messages : 1413
Enregistré le : 19 juin 2014 21:42

Re : Classe B Darjeeling

Message par JJB »

C'est pas grave, car par contre, je dois toujours avoir la notice avec toutes les "mises à jour".... ;) Il faudra "simplement" trouver le bon carton... ;)
Jean-Jacques
Avatar du membre
LGB 58
Membre contributeur
Membre contributeur
Messages : 888
Enregistré le : 17 nov. 2017 08:07

Re : Classe B Darjeeling

Message par LGB 58 »

??? Rien que de voir toutes ces petites pièces, ça me rend malade, je ne crois pas que je pourrai m'aventurer sur ce genre de réalisation laiton....!  :-[ Je retourne m'occuper de  mon 1/22,5 qui correspond mieux à ma vue ;)
Bon courage pour la suite.  :D
______________________________
@+ Amitiés Gérard Villibord
LGB 58 = Lignes Gérard de Bourgogne (58)

Crois toujours au Père Noël....!
Avatar du membre
pelican
Membre contributeur
Membre contributeur
Messages : 592
Enregistré le : 16 mai 2019 13:35

Re : Classe B Darjeeling

Message par pelican »

Il va nous faire un réseau en Thé ...  ;D
Petit train de la Scarpe :https://www.cfvs59.com/
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Classe B Darjeeling

Message par mlm »

Ce sera pour Halloween 2021  :-\ :-\ :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
netmetrique
Administrateur
Administrateur
Messages : 3227
Enregistré le : 09 déc. 2006 20:16

Re : Re : Classe B Darjeeling

Message par netmetrique »

[quote="mlm"]
JJB, es-tu certain qu'il se rappelle ce qu'il a voulu dire en écrivant la notice ...  :-\
[/quote]

Non mais, Michel ! Alzheimer ne m'a pas encore complètement frappé !

Il est vrai que depuis 2002, date à laquelle le modèle a été conçu, je ne me souviens toujours immédiatement de tout les détails. Mais la lecture de la notice me permet de me remémorer assez rapidement, même les points de détail. Pour ceux que cela intéresse, la notice de montage est téléchargeable ici.

La notice a été écrite parallèlement au montage du premier modèle test. Il comporte l'intégralité des usinages. Dans la dizaine de kit qui ont été livrés, ces usinage étaient déjà réalisées, le châssis pré-monté et les pièces de décolletage décrites étaient fournies. Seul un bon fer à souder était donc nécessaire au monteur.

Je n'ai pas beaucoup de photos car à l'époque, j'étais encore en argentique. Et puis surtout, compte tenu des délais, je n'avais pas beaucoup de temps pour en prendre. Néanmoins, on peut en trouver quelques-une sur le site du GEMME qui était dédié au projet Darjeeling
Modifié en dernier par netmetrique le 13 nov. 2020 22:50, modifié 1 fois.
Bernard Marchand
Site Netmetrique
Avatar du membre
Gilbert Gribi
Membre confirmé
Membre confirmé
Messages : 42
Enregistré le : 25 sept. 2010 18:04

Re : Classe B Darjeeling

Message par Gilbert Gribi »

Je peux te fournir des photos du model terminé si ça peut t’être utile.
Gilbert
[attach=1]
Fichiers joints
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Re : Classe B Darjeeling

Message par Robert Goyvaerts »

Merci Gilbert, ça est utile !!! ;)
Avatar du membre
Gilbert Gribi
Membre confirmé
Membre confirmé
Messages : 42
Enregistré le : 25 sept. 2010 18:04

Re : Classe B Darjeeling

Message par Gilbert Gribi »

En attendant la suite
[attach=5]
[attach=2]
[attach=3]
[attach=4]
Fichiers joints
Avatar du membre
netmetrique
Administrateur
Administrateur
Messages : 3227
Enregistré le : 09 déc. 2006 20:16

Re : Classe B Darjeeling

Message par netmetrique »

J'ai retrouvé le carton dans lequel mon exemplaire était rangé.

N'hésite donc pas, Robert, à me demander si tu veux des photos de détail sur tel ou tel point. Il suffit que je sorte l'appareil....
Bernard Marchand
Site Netmetrique
Avatar du membre
Gilbert Gribi
Membre confirmé
Membre confirmé
Messages : 42
Enregistré le : 25 sept. 2010 18:04

Re : Classe B Darjeeling

Message par Gilbert Gribi »

[quote="netmetrique"]
J'ai retrouvé le carton dans lequel mon exemplaire était rangé.

N'hésite donc pas, Robert, à me demander si tu veux des photos de détail sur tel ou tel point. Il suffit que je sorte l'appareil....
[/quote]

Bernard
Je te laisse donc faire les photos
Gilbert
[attachimg=1]
Fichiers joints
2020-11-14 14-24-19 (B,Radius8,Smoothing4).jpg
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Re : Classe B Darjeeling

Message par Robert Goyvaerts »

Ok Bernard, je commence a te demander une vue sur la glissière soudé contre le bloc cylindre..
Avatar du membre
netmetrique
Administrateur
Administrateur
Messages : 3227
Enregistré le : 09 déc. 2006 20:16

Re : Classe B Darjeeling

Message par netmetrique »

[quote="Robert Goyvaerts"]
Ok Bernard, je commence a te demander une vue sur la glissière soudé contre le bloc cylindre..
[/quote]

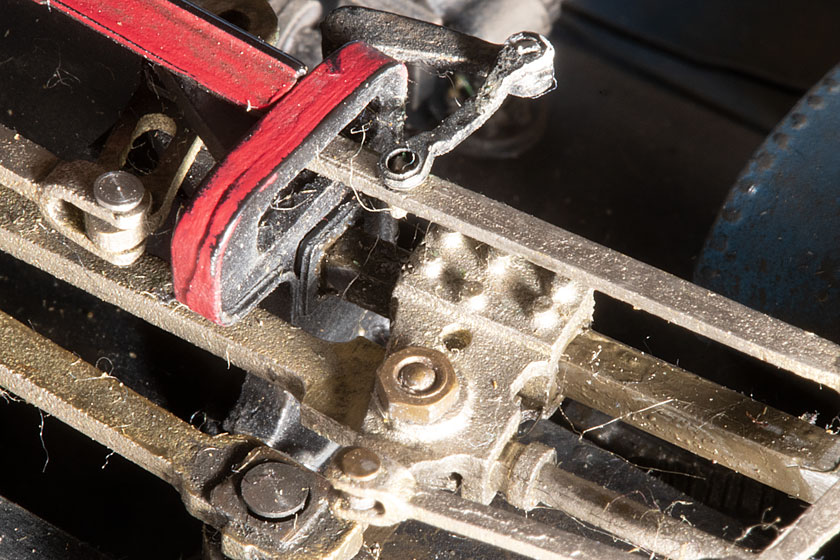

Sortie de sa boite pour la première fois depuis de nombreuses années, la macro est impardonnable ! Désolé, j'essayerai de faire le ménage pour les prochaines photos. Mais j'ai peur que les voisins n'apprécie pas a cette heure avancée la mise en route du compresseur pour souffler un peu les poussières.

[attachimg=1]

[attachimg=2]

[attachimg=3]

[attachimg=4]

[attachimg=5]
Fichiers joints
Bernard Marchand
Site Netmetrique
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Classe B Darjeeling

Message par mlm »

En plus si tu souffles trop fort , les bielles vont s'envoler.  ??? ??? ???
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Re : Classe B Darjeeling

Message par Robert Goyvaerts »

Merci Bernard. J'avais presque mis la glissière à l'envers sur le bloc cylindre.
Avatar du membre
netmetrique
Administrateur
Administrateur
Messages : 3227
Enregistré le : 09 déc. 2006 20:16

Re : Classe B Darjeeling

Message par netmetrique »

Encore quelques-unes si cela peut te rendre service....

[attachimg=1]

[attachimg=2]

[attachimg=3]

[attachimg=4]

[attachimg=5]

[attachimg=6]

[attachimg=7]

Fichiers joints
Bernard Marchand
Site Netmetrique
Avatar du membre
malletslm
Membre contributeur
Membre contributeur
Messages : 2386
Enregistré le : 05 nov. 2013 18:40

Re : Classe B Darjeeling

Message par malletslm »

Le niveau de détaillage des diverses pièces de l'embiellage donne le tournis...  :o :o :o
Jean Michel - galerie flickr
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1049
Enregistré le : 09 oct. 2012 07:22

Re : Classe B Darjeeling

Message par Robert Goyvaerts »

Ca explique encore plus que la notice de montage . Question d'être sur de souder ou et quoi on doit souder... ;)
Avatar du membre
BUNNY77
Membre confirmé
Membre confirmé
Messages : 222
Enregistré le : 06 juin 2020 13:03

Re : Classe B Darjeeling

Message par BUNNY77 »

[quote="malletslm"]
Le niveau de détaillage des diverses pièces de l'embiellage donne le tournis...  :o :o :o
[/quote]

Je me suis fait la même réflexion  :-[
Luc.
Lapin en extension.
